油库罐区柴油气体泄漏报警器接线要求
文章出处：未知 人气：330发表时间：2021-08-23
油库罐区柴油气体泄漏报警器接线要求
1.传输线路，应采用绝缘导线或铜芯电缆，其电压等级不应低于AC250V或AC380V；
2.对自动报警系统接地装置的接地电阻值的要求：当采用专用接地装置时，接地电阻值不应大于4Ω，当采用共用接地装置时，电阻值不应大于1Ω；
3.从接地板引至各消防电子设备的专用接地线线芯截面面积不应小于4mm2；
4.传输线路的线芯截面积的选择，除应满足气体报警装置的技术条件要求外，还应满足机械强度的要求：穿管敷设的绝缘导线，线芯的最小截面不小于1.5mm2（铜芯）。

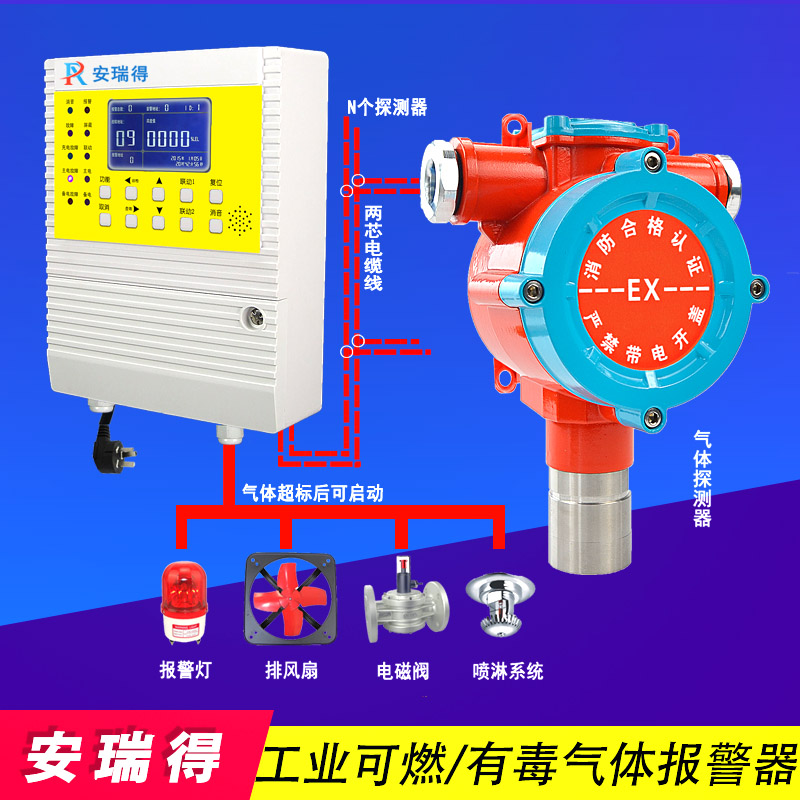

总线型系统（电源：+24V、GND；信号：A、B）
建议使用不低于RVVP4×1.5屏蔽电缆，电缆屏蔽层与气体报警控制器机壳相连并接地，且信号总线最大传输距离1000m。
分线型系统（电源：+24V、GND；信号：I-out）
建议使用不低于RVVP3×1.5屏蔽电缆，电缆屏蔽层与控制器机壳相连并接地，且信号总线最大传输距离1000m。
说明：
为了系统正常工作，总线上远端通讯设备（如：气体探测器）的（＋24，GND）间电压不应低于设备的最低工作电压，如：探测器的最低工作电压为DC19V，则接入该气体探测器的电压不低于DC19V。
注意：传输距离取决于线径。
